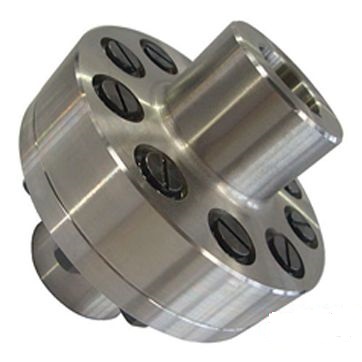

Муфта упругие втулочная МУВП 12 (8000)
Муфты упругие втулочные МУВП-12(8000) Муфта МУВП способна амортизировать толчки и удары, демпфировать небольшие колебания и предупреждать резонанс.
по России
за 1 день
от производителя
Описание
МУВП стандартизированы по ГОСТ 21424–93 для валов диаметром от 10 до 160 мм и вращающих моментов до 16000 Н∙м.
Упругие свойства муфты обеспечиваются за счет втулок, способных деформироваться под действием передаваемого вращающего момента Т. Эластичные втулки в свою очередь установлены на стальных пальцах МУВП.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
работа длительная до 24 ч. в сутки или с периодическими остановками;
частота вращения не более величины, указанной в таблице технических характеристик;
вращение в любую сторону;
климатические исполнения — У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
| Номинальный крутящий момент Ткр, Нxм |
8000,0 | ||||
| d H8 | Ряд 1 | 100 | 110 | - | 125 |
| d1 H9 | |||||
| d H8 | Ряд 2 | - | - | 120 | |
| d1 H9 | |||||
| D, не более | 400 | ||||
| L, не более, для исполнений | 1 | 432 | |||
| 2 | 342 | ||||
| 3 | 432 | ||||
| 4 | 342 | ||||
| l, h14, не более, для исполнений | 1 | 210 | |||
| 2 | 165 | ||||
| 3 | 170 | ||||
| 4 | 125 | ||||
| Частота вращения, с-1, не более | 24 | ||||
| Масса, кг | 132,68 | 140,88 | 145,58 | 142,98 | |
Исп – исполнения втулок:
1 — с цилиндрическим отверстиями для длинных концов валов по ГОСТ 12080;
2 — с цилиндрическим отверстиями для коротких концов валов по ГОСТ 12080;
3 — с коническими отверстиями для длинных концов валов по ГОСТ 12081;
4 — с коническими отверстиями для коротких концов валов по ГОСТ 12081.
